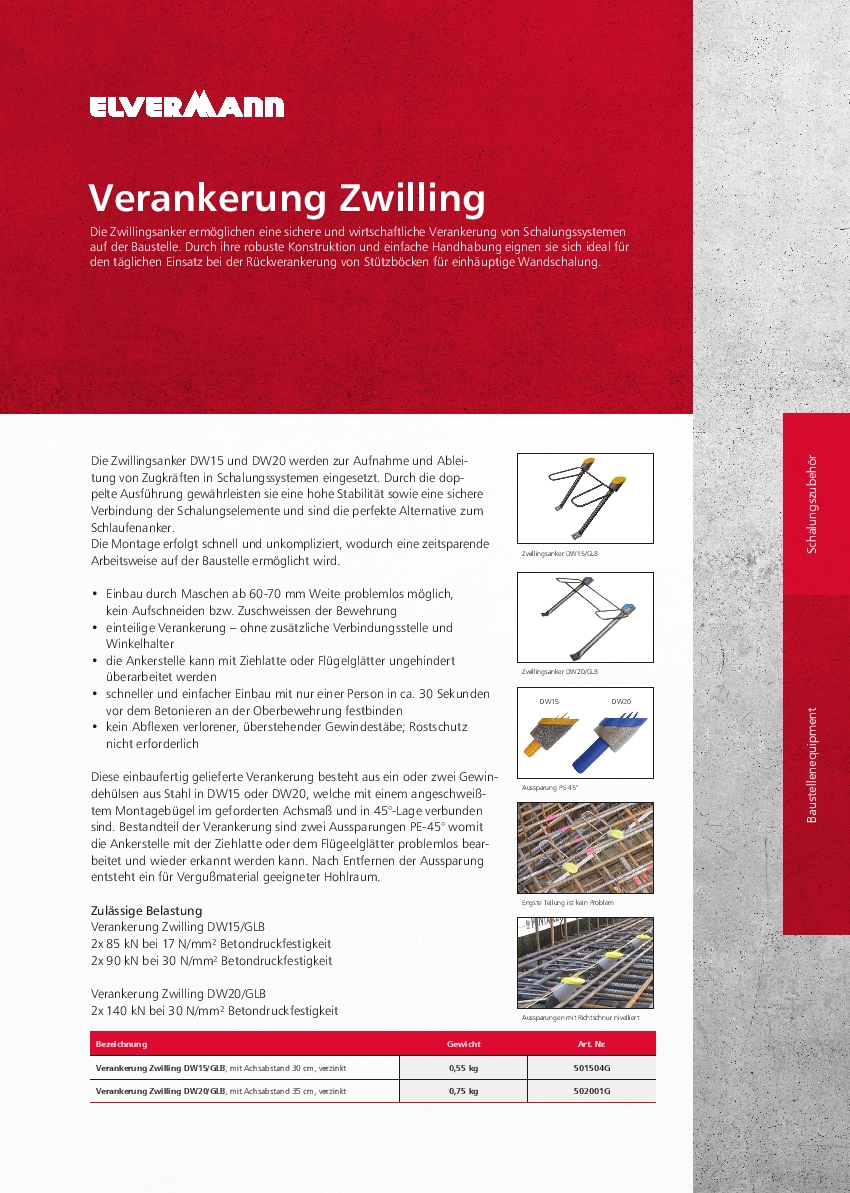

Verankerung Zwilling
Zwillingsanker ermöglichen eine sichere und wirtschaftliche Verankerung von Schalungssystemen und sind dank robuster Konstruktion ideal für den täglichen Baustelleneinsatz.
Zusatz
Die Zwillingsanker DW15 und DW20 werden zur Aufnahme und Ableitung von Zugkräften in Schalungssystemen eingesetzt. Durch die doppelte Ausführung gewährleisten sie eine hohe Stabilität sowie eine sichere Verbindung der Schalungselemente und sind die perfekte Alternative zum Schlaufenanker.
Die Montage erfolgt schnell und unkompliziert, wodurch eine zeitsparende Arbeitsweise auf der Baustelle ermöglicht wird.
- Einbau durch Maschen ab 60-70 mm Weite problemlos möglich, kein Aufschneiden bzw. Zuschweissen der Bewehrung
- einteilige Verankerung - ohne zusätzliche Verbindungsstelle und Winkelhalter
- die Ankerstelle kann mit Ziehlatte oder Flügelglätter ungehindert überarbeitet werden
- schneller und einfacher Einbau mit nur einer Person in ca. 30 Sekunden vor dem Betonieren an der Oberbewehrung festbinden
- kein Abflexen verlorener, überstehender Gewindestäbe; Rostschutz nicht erforderlich
Diese einbaufertige gelieferte Verankerung besteht aus ein oder zwei Gewindehülsen aus Stahl in DW15 oder DW20, welche mit einem angeschweißtem Montagebügel im geforderten Achsmaß und in 45 Grad-Lage verbunden sind. Bestandteile der Verankerung sind zwei Aussparungen PE-45-Grad womit die Ankerstelle mit der Ziehlatte oder dem Flügelglätter problemlos bearbeitet und wieder erkannt werden kann. Nach Entfernen der Aussparung entsteht ein für Vergußmaterial geeigneter Hohlraum.
Technische Daten
Zulässige Belastung
Verankerung Zwilling DW15/GLB
2x 85 kN bei 17 N/mm² Betondruckfestigkeit
2x 90 kN bei 30 N/mm² Betondruckfestigkeit
Verankerung Zwilling DW20/GLB
2x 140 kN bei 30 N/mm² Betondruckfestigkeit
Bezeichnung | Gewicht | Artikelnummer |
|---|---|---|
Verankerung Zwilling DW15/GLB, mit Achsabstand 30 cm, verzinkt | 0,55 kg | 501504G |
Verankerung Zwilling DW20/GLB, mit Achsabstand 35 cm, verzinkt | 0,75 kg | 502001G |
Montage
- Aussparung in die Gewindehülse einsetzen und ausrichten; Betonüberdeckung im Bereich von 30-60 mm einstellbar.
- Verankerung durch die Bewehrung führen, ausrichten und an der Oberbewehrung befestigen (Randabstand> 25 cm beachten).
- Position der Glättkappen prüfen; Ankerstelle ist betonierbereit
- Beton sorgfältig verdichten und Oberflächen bis zu den PVC-Durchführungen abziehen bzw. überglätten.
- Verschluss- bzw. Glättkappen entfernen
- Stützbock mit Gewindestäben montieren; vollständiges Einschrauben sicherstellen, nur einwandfreie Gewindestäbe verwenden.
- Nach Erreichen der erforderlichen Betonfestigkeit ist die Ankerstelle belastbar.
- Nach Nutzung Gewindestab demontieren; Aussparung vergießen und verschleifen. Bei Estrichausführung überstehendes Rohr bündig abschneiden.
