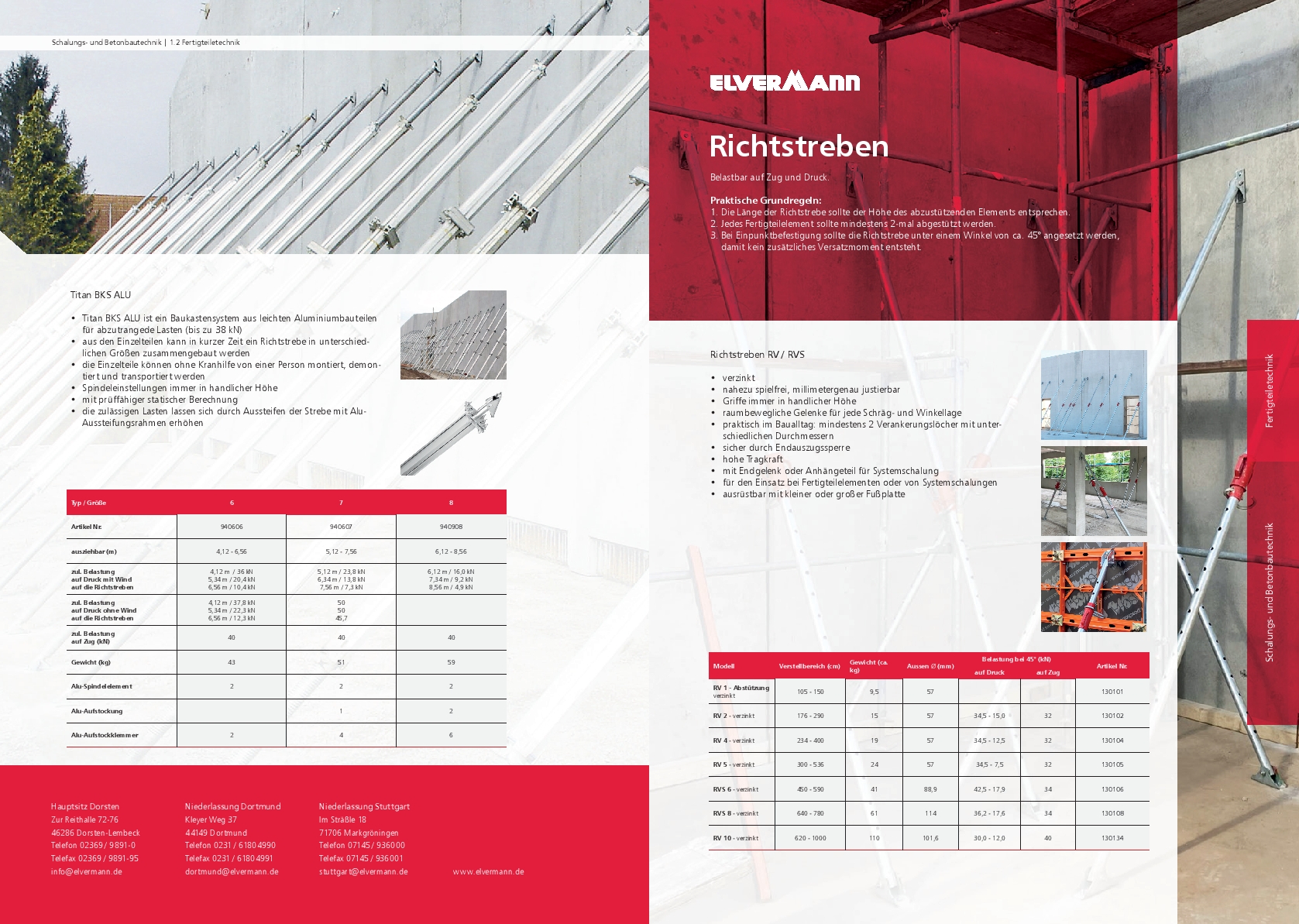

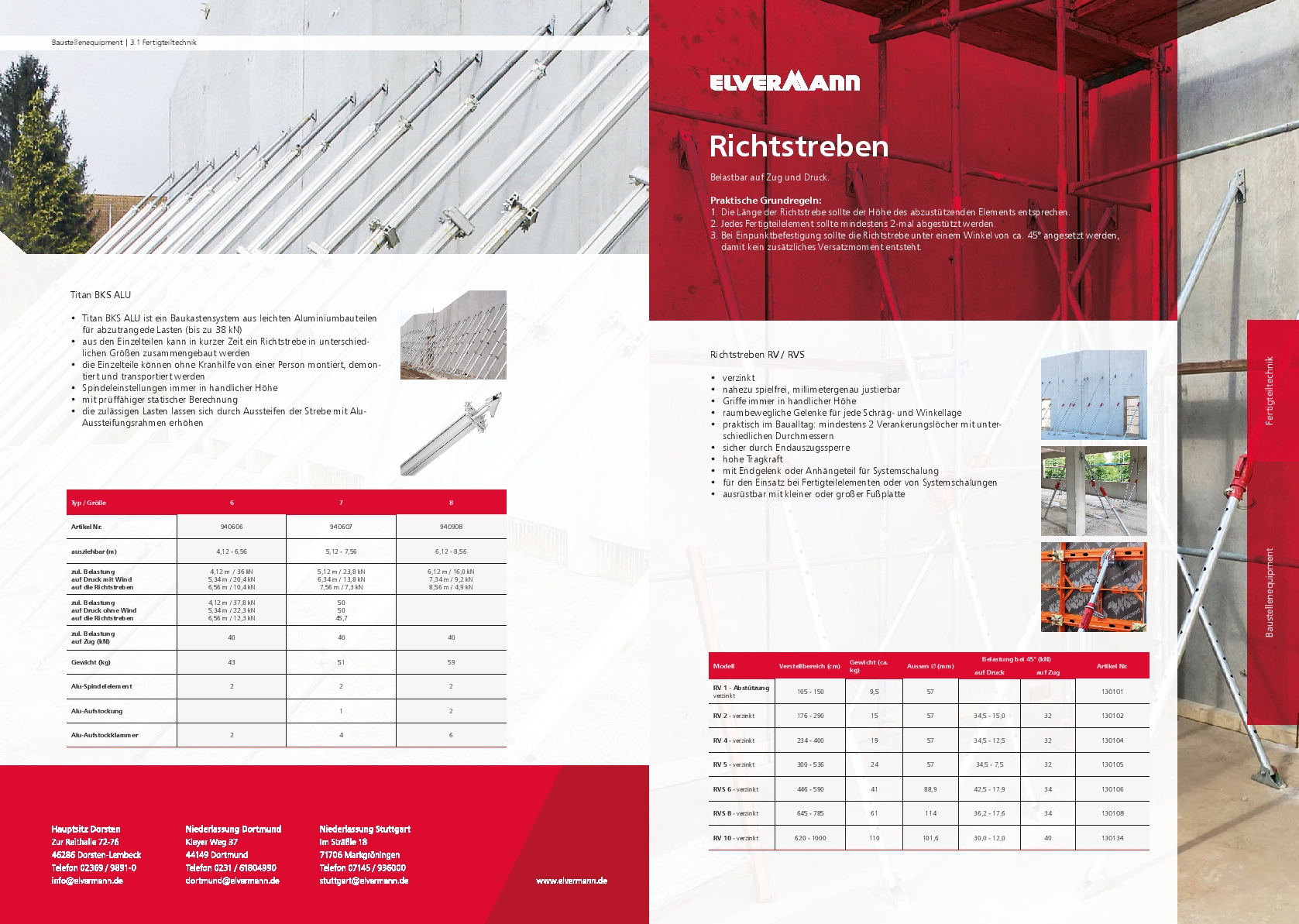

Richtstreben RV / RVS
Richtstreben RV / RVS
- verzinkt
- nahezu spielfrei, millimetergenau justierbar
- Griffe immer in handlicher Höhe
- raumbewegliche Gelenke für jede Schräg- und Winkellage
- praktisch im Baualltag: mindestens 2 Verankerungslöcher mit unterschiedlichen Durchmessern
- sicher durch Endauszugssperre
- hohe Tragkraft
- mit Endgelenk oder Anhängeteil für Systemschalung
- für den Einsatz bei Fertigteilelementen oder von Systemschalungen
- ausrüstbar mit kleiner oder großer Fußplatte
Technische Daten
Modell | Verstellbereich (cm) | Gewicht (ca. kg) | Aussen Ø (mm) | Belastung bei 45° auf Druck | Belastung bei 45° auf Zug | Artikelnummer |
|---|---|---|---|---|---|---|
RV1- Abstützung verzinkt | 105 - 150 | 9,5 | 57 | 130101 | ||
RV 2- verzinkt | 176 - 290 | 15 | 57 | 34,5 - 15,0 | 32 | 130102 |
RV 4- verzinkt | 234 - 400 | 19 | 57 | 34,5 - 12,5 | 32 | 130104 |
RV 5- verzinkt | 300 - 536 | 24 | 57 | 34,5 - 7,5 | 32 | 130105 |
RVS 6- verzinkt | 450 - 590 | 41 | 88,9 | 42,5 - 17,9 | 34 | 130106 |
RVS 8- verzinkt | 640 - 780 | 61 | 114 | 36,2 - 17,6 | 34 | 130108 |
RV 10- verzinkt | 620 - 1000 | 110 | 101,6 | 30,0 - 12,0 | 40 | 130134 |
Praktische Grundregeln
- Die Länge der Richtstrebe sollte der Höhe des abzustützenden Elements entsprechen
- Jedes Fertigteilelement sollte mindestens 2-mal abgestützt werden.
- Bei Einpunktbefestigung sollte die Richtstrebe unter einem Winkel von ca. 45° angesetzt werden, damit kein zusätzliches Versatzmoment entsteht.
