PASCHAL LOGO
Großflächensystem für Wohn- und Geschäftshäuser, Industriebau, Ingenieurbau.
Wenig Spannstellen und Verbindungsmittel liefern hervorragende Schalzeiten und gleichzeitig werden ohne zusätzliche Maßnahmen hohe Anforderungen an die Betonoberfläche erfüllt.
Über dieses Produkt
- Wandschalung als Stahlrahmenkonstruktion für max. Belastung
- als Aluminiumversion auch für den kranunabhänggen Einsatz
- wenig Spannstellen (0,62 Spannstellen / m²)
- schnelle Elementverbindung mit Keilspanner
- stehender und liegender Einsatz aller Elemente
- Multielement für Ecken, Stützen, Endabstellungen
- profilierter Flachstahlrahmen garantiert Robustheit und Langlebigkeit
- typische Einsatzbereiche: Wohn- und Geschäftshäuser, Industriebau, Ingenieurbau, Behälterbau
Die o.a. Faktoren (wenig Spannstellen, wenig Verbindungsmittel) liefern hervorragende Schalzeiten und gleichzeitig werden ohne zusätzliche Maßnahmen hohe Anforderungen an die Betonoberfläche erfüllt.
Das Großflächenformat 340 x 270 cm wird auf 270 cm Schalhöhe im Wohnungsbau eingesetzt und ebenso ist der Einsatz auf 340 cm Schalhöhe im Industriebau möglich. Dadurch ist eine hohe Auslastung der Schalung garantiert. Die großen Elementbreiten reduzieren dazu noch die Anzahl der Verbindungsmittel und dadurch auch die Schalzeiten auf ein Minimum
Technische Daten
Technische Daten | LOGO |
|---|---|
Elementbreiten | 1-6 / 20 / 25 / 30 / 40 / 45 / 50 / 55 / 60 / 75 / 90 / 135 / 240 / 270 cm |
Elementhöhen | 75 / 90 / 135 / 240 / 270 / 305 / 340 cm |
Großflächenelement | 340 x 270 cm |
Bauhöhe der Schalung | 12cm |
Schalhaut | 16 mm finnisches Birkensperrholz (12-schichtig) |
Zulässiger Frischbetondruck | 70 kN/m² nach DIN 18218 |
Ebenheitstoleranzen | Tab. 3, Zeile 6, DIN 18202 |
Schalungsanker | Spannstäbe DW15 |
Interessante Varianten
LOGO.3 Element mit 8 Spannstellen
Jeweils vier außen- und innenliegende Spannstellenöffnungen schaffen die Möglichkeit, das Element 270 x 90 cm stehend und liegend einsetzen zu können. Stehend wird außen am Elementstoß geankert, liegend kann die erforderliche untere Spannstelle im Element gewählt werden. Im System sind auch alle übrigen Elementbreiten in der Höhe 90 cm für Fundamente, Aufstockungen oder kleinste Wandhöhen lieferbar.
LOGO.3 Lochbandspanner für jede Fundamentbreite
Egal ob schmaleres Streifen- oder breiteres Blockfundament, das Lochband mit einem Lochabstand von 5 cm für die untere Spannstelle kann auf jede beliebige Länge von der 25 m Rolle abgeschnitten und mit dem Lochbandspanner einfach am LOGO.3 Element befestigt werden. Somit ist auch der liegende Einsatz schmaler Wandelemente als Fundamentschalung möglich, für die weniger Arbeitsraum erforderlich ist als bei der Verwendung von üblichen Spannstäben. Das dünne Lochband kann bei Blockfundamenten auch problemlos kreuzend verlegt werden.
Neue LOGO.3 Elementgrößen 340 x 270 cm, 340 x 135 cm
Das Großflächenelement 340 x 270 cm wird auf 270 cm Schalhöhe im Wohnungsbau eingesetzt und ebenso ist der Einsatz auf 340 cm Schalhöhe im Industriebau möglich. Dadurch ist eine hohe Auslastung der Schalung garantiert. Die großen Elementbreiten reduzieren dazu noch die Anzahl der Verbindungsmittel und dadurch auch die Schalzeiten auf ein Minimum. LOGO.3 Ausschal-Innenecke Ausschalen leicht gemacht. Mit der verstellbaren Ausschal-Innenecke lassen sich geschlossene Innenkernschalungen bei Schächten oder Treppenhauskernen zusammenziehen. Zwischen Schalung und Beton entsteht ein Freiraum von 5 cm, sodass die gesamte Schalung in einem Stück gezogen werden kann. Für den nächsten Betoniertakt genügt das Zurückspindeln an den vier Ecken und die Schalung ist wieder einsatzfertig.
LOGO.3 Betonierbühne Arbeitssicherheit leicht gemacht
Die klappbare Betonierbühne wird auf dem oberen Elementrahmen aufgelegt und gesichert, egal welche Elementbreiten darunter eingerüstet werden müssen. Alle für die Arbeitssicherheit erforderlichen Flächen und Absturzsicherungen sind am Komplettteil immer vorhanden und müssen nicht zeitaufwändig gesucht, zugeschnitten und montiert werden. Dies bedeutet einen Zeitgewinn im Vergleich zur Anwendung von Einzelkonsolen und bauseitigem Belag bzw. Seitenschutz. Für den Transport bzw. die Lagerung lassen sich der Seitenschutz und das Einhängeteil platzsparend auf den Bühnenbelag klappen
Anwenderinformationen
Informationen

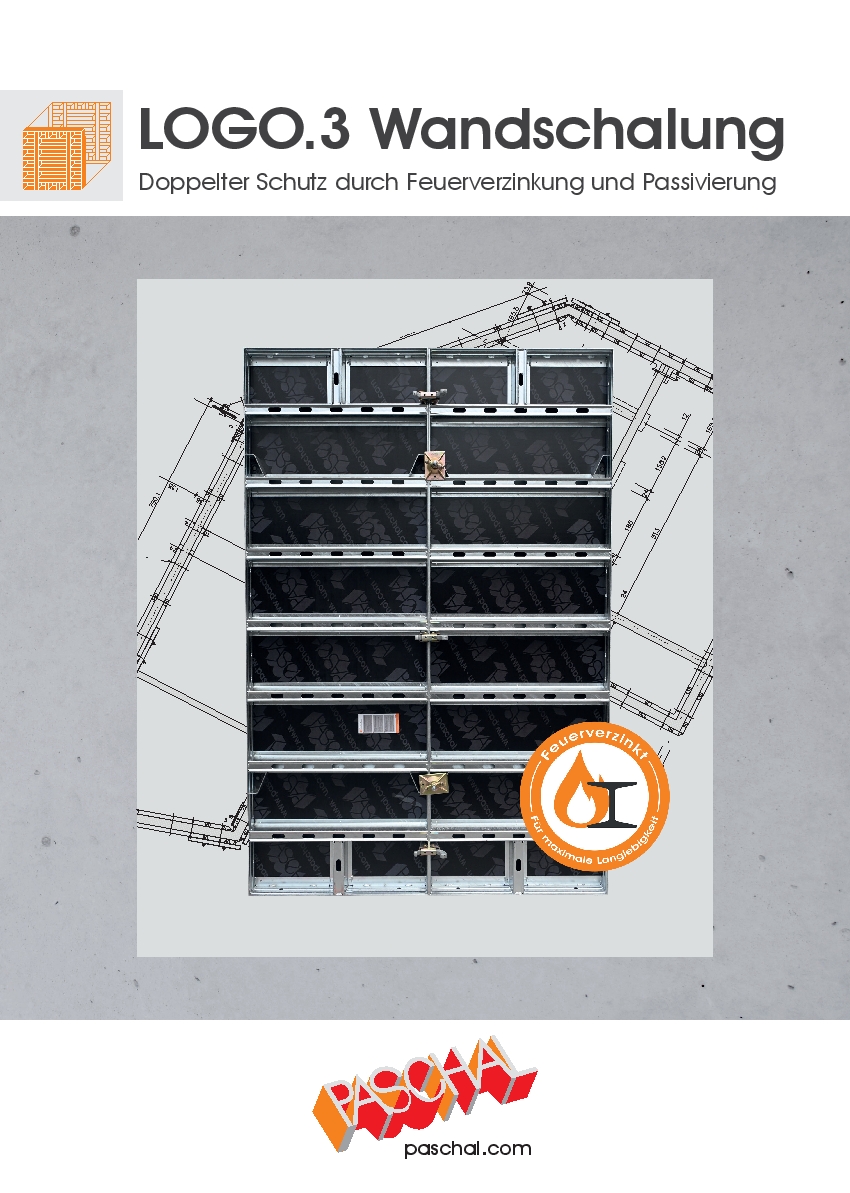

LOGO.3 Wandschalung Alle Produkthighlights
PASCHAL Digital Showroom
PASCHAL LOGO
Technische Informationen

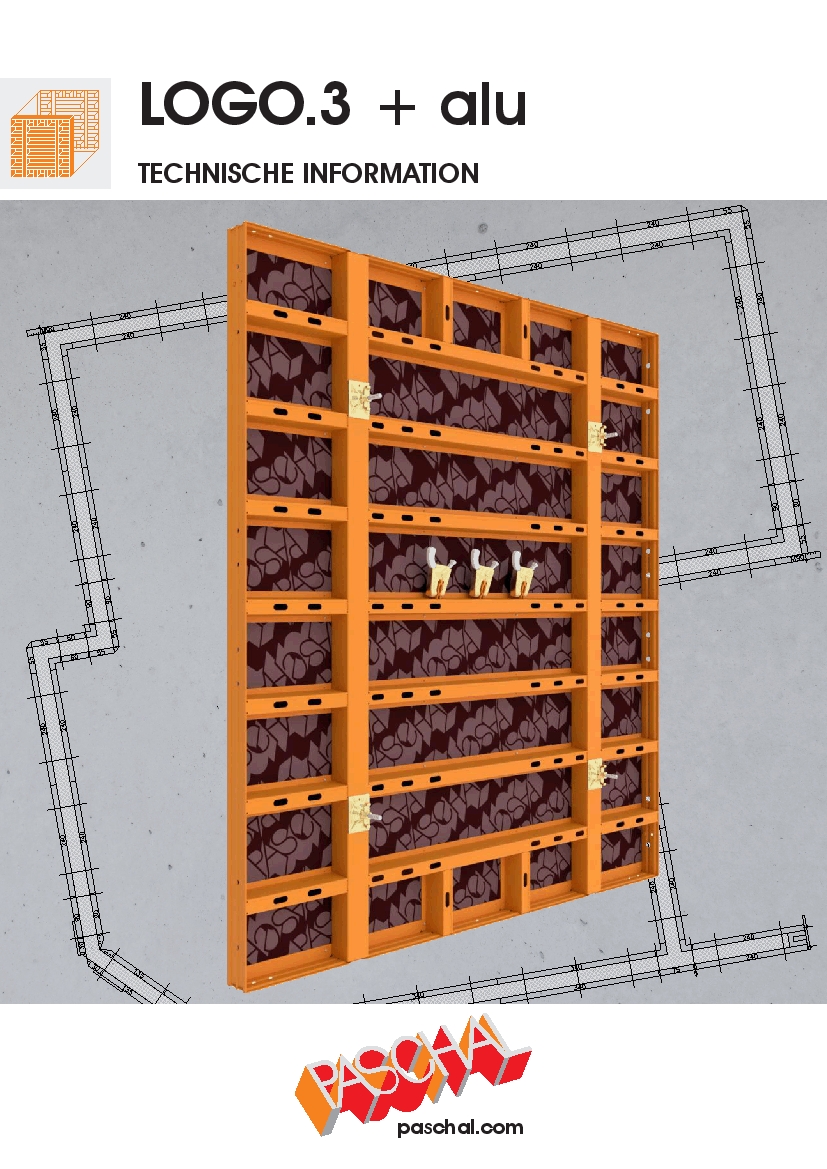

PASCHAL LOGO.3(77,26 MB)
Technische Informationen
PASCHAL Handbuch(79,17 MB)Informationen
Anwendungsvideo Logopro
Technische Informationen

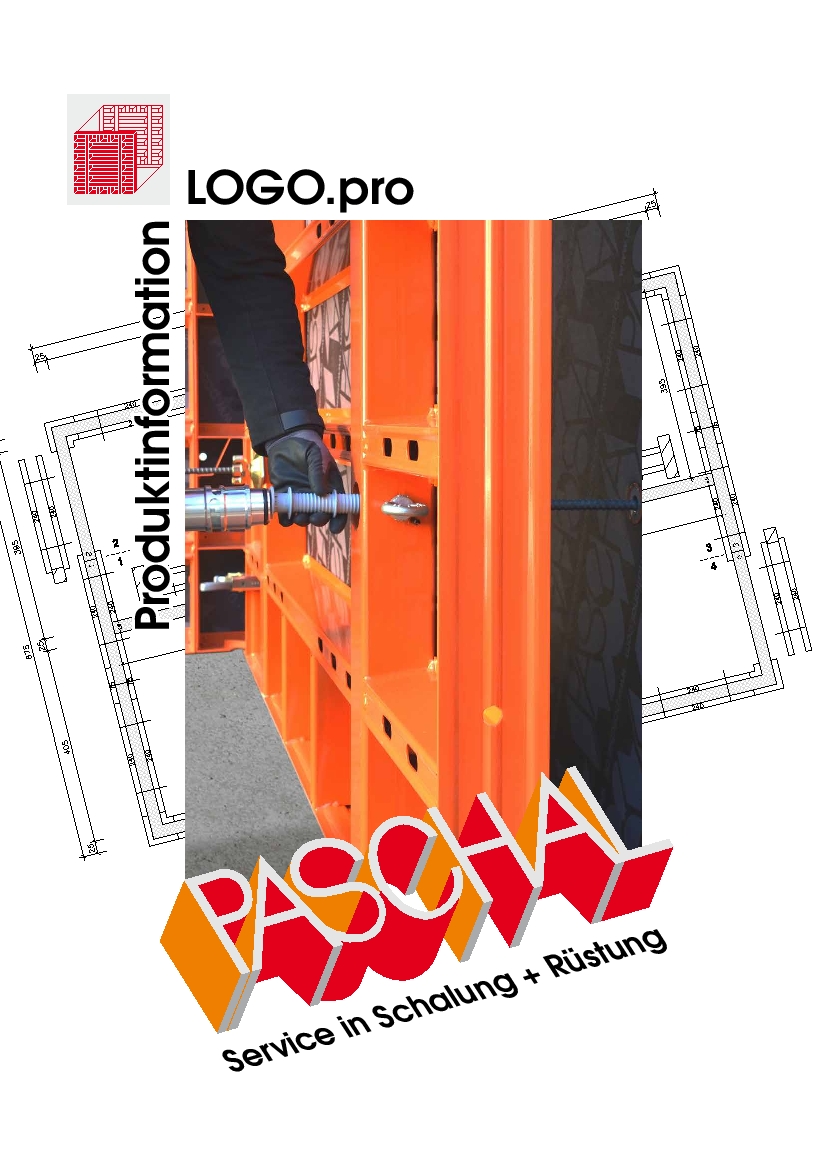

PASCHAL LOGOpro(2,12 MB)
